硅橡膠電加熱帶的使用要求
1.環境溫度-30℃~60℃；環境溫度過低的話電加熱帶不能使壓縮機加熱到4℃以上，環境溫度過高的話玻璃纖維繩表面的經硅樹脂會溶化。因此在設計電加熱帶時因受玻璃纖維繩表面經硅樹脂的耐熱條件限制，設計時加熱帶工作時內部溫度應小于180攝氏度，即每米功率小于60瓦。
2.相對濕度30％~90％；因電加熱帶是導體濕度過大的話會造成短路。
3.電源187V~253V。
電加熱帶結構
電加熱帶由三部分組成：絕緣層、加熱絲、繩
1.絕緣層材料：硅橡膠
2.加熱絲 ：鎳鉻絲
3.繩：玻璃纖維
外觀及尺寸
1.加熱帶表面應光滑，色澤均勻，無明顯的傷痕和氣孔；引出線、插子無損傷或變形。固定彈簧鍍層均勻，表面無銹跡。
2.加熱帶和彈簧尺寸應符合圖樣或技術文件要求。
硅橡膠電加熱帶性能要求
1.抗拉力試驗：用測力計測量，拉伸速度不小于5mm/s，達到30N后保持30s，觀察有無脫離和移位現象。
2.抗電強度試驗：加熱帶浸在水中24h后，應能承受1500V歷時1min或1800V泄漏電流不大于5mA歷時1s的抗電強度試驗，無擊穿、閃絡現象。
3.絕緣電阻：加熱帶浸在水中24h后，其絕緣電阻應大于200MΩ。
4.泄漏電流 ：加熱帶浸水時的泄漏電流不應超過0.25mA。
5.表面溫度均勻性 ：加熱帶應處于水平懸空狀態，通電20min，且達到額定輸入功率下的熱穩定后，測試加熱帶凹部表面溫度，為確保測試的準確性，在測試過程中，可以使用鋁箔紙和散熱膏。每隔50mm測一點，共測5點，求出平均值，按下列公式計算偏差值：加熱帶應處于水平懸空狀態，通電20min，且達到額定輸入功率下的熱穩定后，測試加熱帶凹部表面溫度，為確保測試的準確性，在測試過程中，可以使用鋁箔紙和散熱膏。每隔50mm測一點，共測5點，求出平均值，按下列公式計算偏差值：
Δ= (tmax-tmin)/t×100%t
t = Σti / 5
式中：Δ——溫度分布偏差；
tmax——溫度***高值；
tmin——溫度***低值；
t——溫度平均值；
ti——測量值。
6.電加熱帶溫升：加熱帶水平懸空在常溫下通額定頻率、1.1倍額定電壓工作至熱穩定后，測試加熱帶任意表面溫升小于140 K，即電加熱帶熱穩定時表面溫度與環境溫度之差小于140 K。熱穩定是指發熱帶發熱部位在30分鐘內變化不超過1℃。通常采取先通電2小時，然后每10分鐘測量一次，計算溫度變化值。
硅橡膠電加熱帶使用所需熱量計算
1、除一部分特殊情況，加熱物所需熱量以如下方式計算。
初期加熱所需熱量：

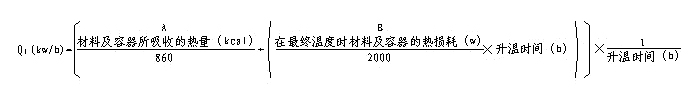

初期加熱所需熱量計算公式
h－升溫時間
A－材料及容器所吸收的熱量
B－在***終溫度時材料及容器的熱損耗
但是，升溫中被加熱物融解或伴隨蒸發時應在A中加上融解潛熱或氣化潛熱。
2、計算出維持運轉溫度所需熱量。
運轉所需熱量：
運轉所需熱量計算公式
A－運行1小時后材料所消費的熱量（kcal/kg）
B－起動溫度時材料及容器的熱損耗
但是運行中如發生材料的融解或蒸發時，與第一項相同，在A中增加潛熱。
3、在Q1及Q2的計算值中，取熱量較大的值加上10%的安全系數，得出所需熱量（消費電力）
Q（kw/h）=Q1×110% 或 Q2×110%
